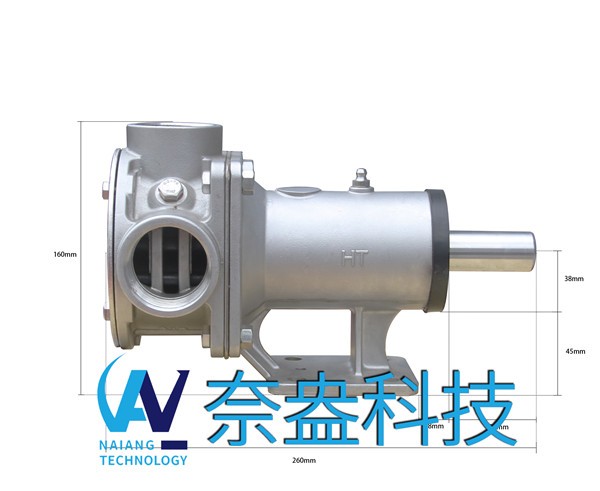

单级双吸橡胶叶轮的结构图分析

  单级双吸橡胶叶轮的叶轮是对称的，好像由两个相同的单吸叶轮背对背连接，水从两侧进入叶轮。 叶轮的两侧固定有键，套筒和套筒螺母，其轴向位置可通过套筒螺母调节。 单级双吸式橡胶叶轮的橡胶叶轮盖与橡胶叶轮主体共同形成一个半螺旋形的吸气腔，蜗杆形压力从腔中流出。 橡胶叶轮的吸入口和出水口沿水平方向垂直于橡胶叶轮轴的方向铸在橡胶叶轮主体上。 水从吸入口流出后，沿着半螺旋吸入腔从两侧流入叶轮，因此该橡胶叶轮称为单级双吸橡胶叶轮； 橡胶叶轮盖和橡胶叶轮主体之间的连接处水平打开，因此，也称为单级双吸蜗壳橡胶叶轮。 单级双吸式橡胶叶轮在橡胶叶轮主体的连接处和叶轮入口的外缘装有两个防泄漏环，称为双吸式防泄漏环。 在防漏环上制有凸出的半环，该半环嵌在橡胶叶轮体的凹槽中用于定位。 双吸式橡胶叶轮在穿过橡胶叶轮主体的橡胶叶轮轴的两端装有两组填料密封装置，当水橡胶叶轮运行时，少量高压水穿过橡胶叶轮的凹槽。 橡胶叶轮盖的开口表面和水封在填充腔中循环以充当水封。 从进水口看，双吸式橡胶叶轮安装在轴的右端。根据需要，联轴器也可以安装在轴的左端，橡胶叶轮的轴由两端的轴承支撑。
